Соединитель

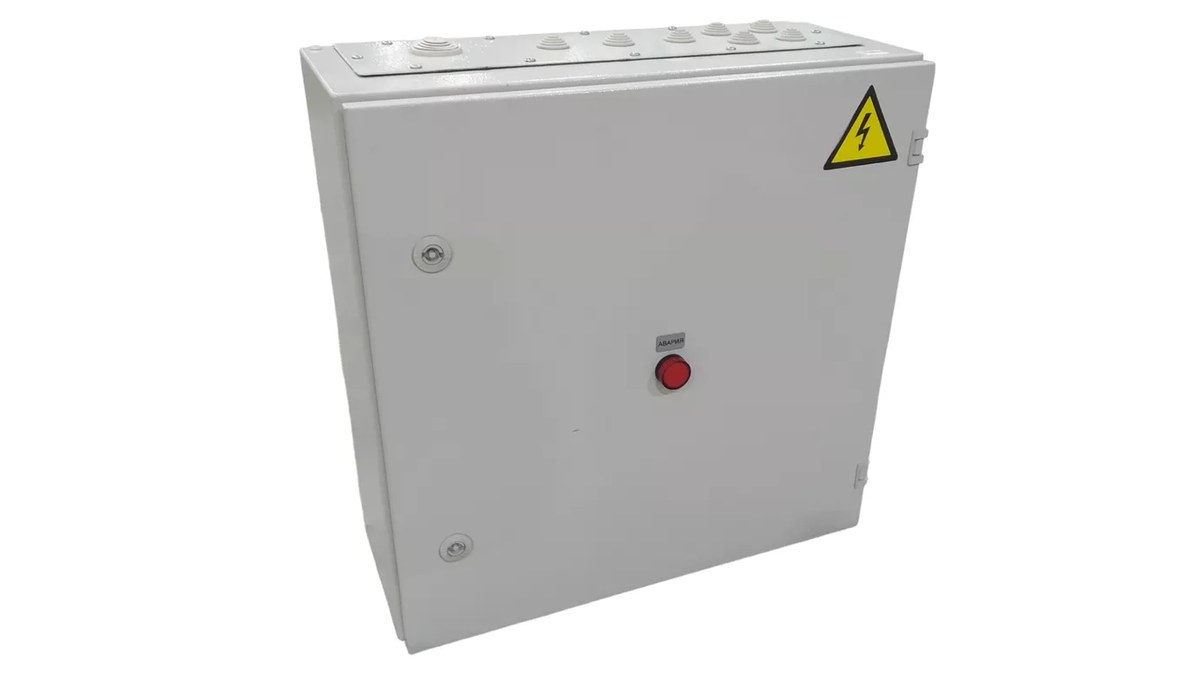

Соединитель — модуль коммутации в системе управления воздушными завесами. Он принимает сигналы от пульта управления и коммутирует их через свою силовую часть, подавая питание на исполнительный механизм завесы: вентилятор или электрический нагреватель.

Технические характеристики

Конструкция

Для каждого типа нагрева разработана своя модель: MS — для подключения одной завесы с водяным нагревом или без нагрева, MS-E — для подключения завесы с электрическим нагревом. Обе модели рассчитаны на работу с завесами AeroGuard и AeroBlast.

Модуль объединяет входные цепи управления и силовые контакты в одном корпусе. Предусмотрено подключение пожарной сигнализации, а для модели MS — ещё и термостата защиты теплообменника от замораживания.

Принцип работы

Модуль работает как силовой посредник между слаботочной частью и завесой: он замыкает и размыкает питание вентилятора и нагревателя по командам пульта и внешних контактов. Для завесы с водяным нагревом нужны концевой выключатель, комнатный термостат или пульт RC-1/RC-2, для завесы без нагрева достаточно концевого выключателя.

Исполнения и обозначения

Как подобрать

• Тип нагрева завесы: водяной, электрический или без нагрева
• Модель модуля: MS или MS-E
• Количество подключаемых завес — модуль рассчитан на одну завесу
• Состав органов управления: концевой выключатель, комнатный термостат, пульт RC-1 или RC-2
• Необходимость подключения пожарной сигнализации и защиты от замораживания

Монтаж и обслуживание

• Модуль размещают вблизи завесы, в доступном для обслуживания месте
• Силовые и слаботочные линии разводят раздельно
• Контакты пожарной сигнализации подключают по схеме завода
• Для модели MS подключают термостат защиты теплообменника от замораживания
• Перед пуском проверяют отработку команд пульта и концевого выключателя ворот
