Клапан противопожарный ВЕЛЕС ОЗК EI 90 НО LS(220) Ø710

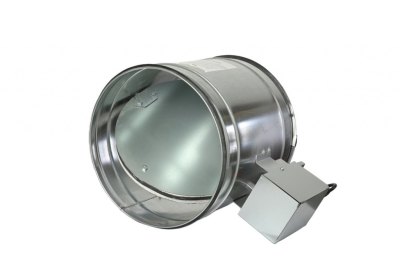

Клапан противопожарный ВЕЛЕС ОЗК EI 90 НО LS(220) Ø710 — противопожарный клапан круглого сечения производства Велес Групп (Уфа). Противопожарные клапаны ОЗК выпускаются круглого сечения канального типа с фланцевым или с ниппельным соединением. Привод расположен снаружи корпуса и обеспечивает срабатывание клапана независимо от пространственной ориентации плоскости его установки.

Цена — 14 109 ₽ за шт. по розничному прайсу завода (10.2026); для юрлиц и объёмов — скидка по запросу, счёт в день обращения.

Где применяется

Нормально открытый клапан ОЗК блокирует распространение пожара по каналам общеобменной вентиляции и кондиционирования: в дежурном режиме заслонка открыта, при пожаре привод с возвратной пружиной закрывает её по сигналу или от теплового замка.

Расшифровка маркировки

ОЗК EI90 НО-LS(220)-710: ВЕЛЕС ОЗК — серия; EI 90 — предел огнестойкости; НО — исходное положение заслонки; с возвратной пружиной LS(220) — привод 220 В; 710 — типоразмер (диаметр).

Описание завода

Корпус клапана изготавливается из оцинкованной стали 1мм.По индивидуальным заказам возможно изготовление корпуса из углеродистой или нержавеющей стали. В зависимости от размера клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. Клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С. В соответствии с требованиями нормативных документов все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами с возвратной пружиной. В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. При нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.

Клапаны круглого сечения изготавливаются в общепромышленном исполнении. Вид климатического исполнения общепромышленных клапанов – У3 по ГОСТ 15150-69.

Эксплуатация клапанов должна осуществляться в закрытых помещениях , кроме категорий А и Б по взрывопожарной и пожарной опасности по СП12.13130.2012 «Определение категорий помещений и зданий и наружных установок по взрывопожарной и пожарной опасности», местных отсосов взрывопожароопасных смесей, а также не подвергаемых периодической очистке от горючих отложений в соответствии с требованиями нормативно-правовых актов РФ.

Противопожарные клапана ВЕЛЕС ОЗК НО (нормально открытые) предназначены для блокирования распространения пожара по каналам систем вентиляции и кондиционирования. Предел огнестойкости нормально открытых клапанов ВЕЛЕС ОЗК может составлять El 90 и El 120. При тепловом воздействии со стороны механизма привода, со стороны, противоположной расположению данного механизма, а также при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости. Заслонка клапана в исходном положении открыта. Механизм привода удерживает заслонку в исходном положении до поступления команды от системы пожарной сигнализации, либо от системы дистанционного управления. При срабатывании исполнительного механизма привода заслонка переходит в рабочее положение (клапан закрыт). Нормально открытые клапана ВЕЛЕС ОЗК комплектуются приводами с возвратной пружиной типа SPUTNIK, AIRS, ВVM.

По предварительному согласованию и заказу, возможно изготовление клапанов с электроприводами других производителей.

Характеристики завода

Как подобрать и смонтировать

• Тип по проекту: НО (нормально открытый) — на общеобменную вентиляцию, закрывается при пожаре; НЗ (нормально закрытый) — на системы дымоудаления и подпора, открывается по сигналу.
• Предел огнестойкости EI 90 или EI 120, сечение и размер — по воздуховоду; стеновое исп. С — в проём стены, лифтовое исп. Л — для шахт лифтов и вытяжной противодымной вентиляции.
• Привод 220 В в комплекте: LS — с возвратной пружиной (НО), LES — реверсивный (НЗ); под заказ — другие приводы, нержавеющий корпус.
• Монтаж — по п. 6.11 СП 7.13130.2013: в проёме ограждающей конструкции или с любой стороны с огнезащитой участка воздуховода до заслонки.

Важно знать

• ВЕЛЕС ГРУПП — российский производитель (Уфа, Воткинск): базальтовые огнезащитные материалы МБО и МБО-VENT, противопожарные клапаны ОЗП/ОЗК/ДУ по ТУ 28.25.12-001-98015699-2024, шнуры и ленты; продукция сертифицирована по ФЗ-123.
• Цены — розничный прайс завода (velesvent.ru, октябрь 2026); для юрлиц и объёмных заявок рассчитаем скидку и выставим счёт в день обращения.
• Документы завода — каталог 2026 по разделам и технологические регламенты монтажа — в блоке «Документы» карточки.

Поставка и подбор

Поставляем продукцию Велес Групп со складов торгового дома и под заказ с завода по всей России. Подберём клапаны по проекту, толщину МБО под требуемый EI, посчитаем расход и комплект монтажных материалов, дадим аналоги из ассортимента ВЗТМ, ТИЗОЛ, БИЗОН и AIRS. Отправить заявку или связаться с инженером.
