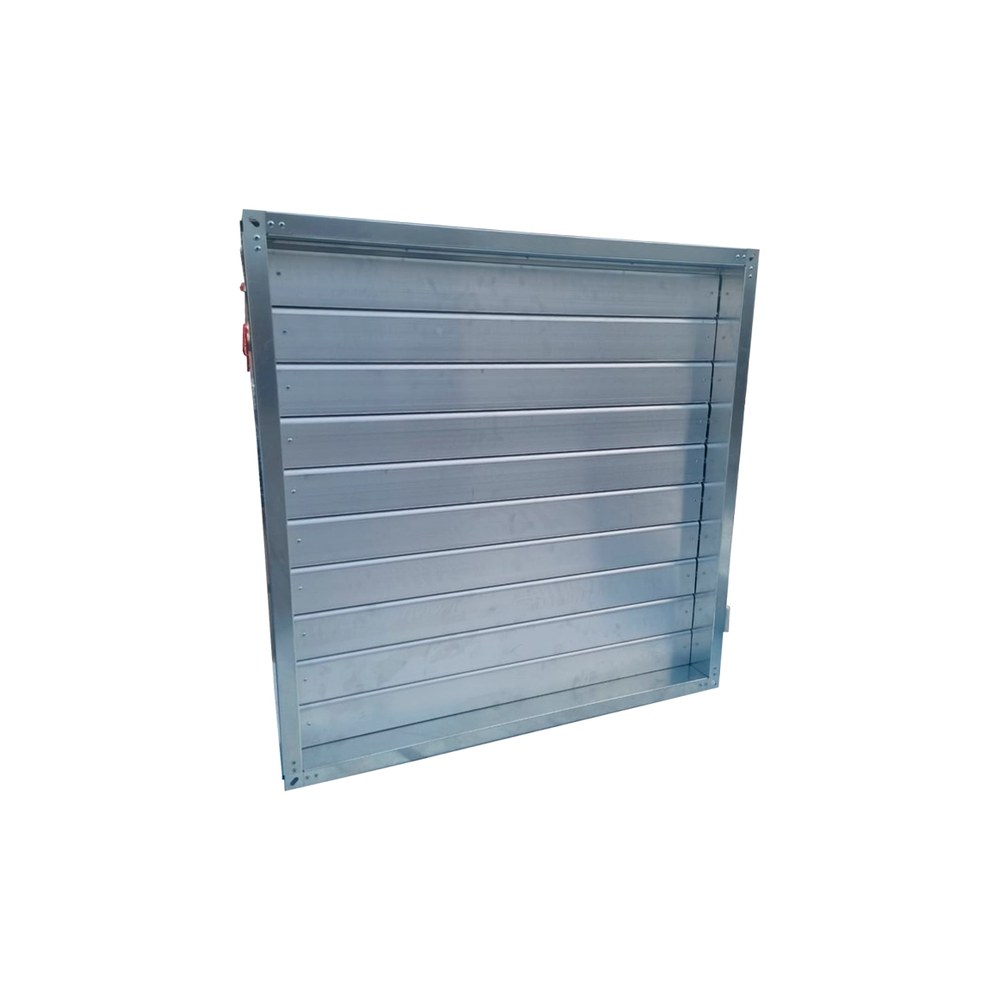

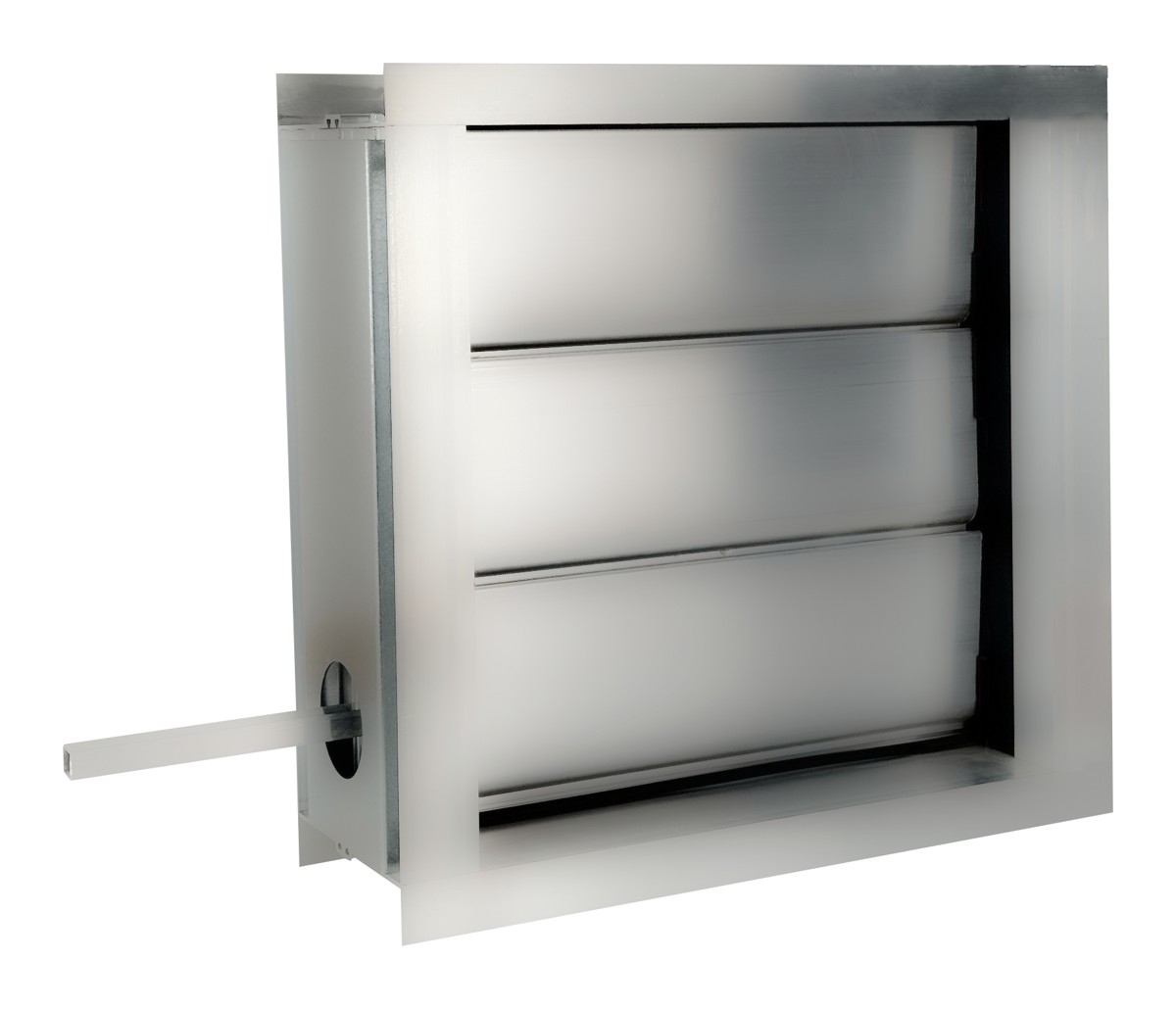

Клапан воздушный ПВКО-А (оцинкованный корпус, алюминиевые лопатки)
ПВКО-А — клапан с оцинкованным корпусом и алюминиевыми лопатками. Изготавливается прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.
Оцинкованный корпус с алюминиевыми створками рассчитан на рабочее давление до 1800 Па. Применяется для перекрытия и регулирования расхода в магистралях прямоугольного сечения. Привод устанавливается снаружи корпуса, с доступом для обслуживания.⚙️ Подбор и заказ
Характеристики
Описание
ПВКО-А — оцинкованный корпус с алюминиевыми лопатками: подвижная часть легче, момент на приводе меньше, корпус сохраняет жёсткость.
Как работает

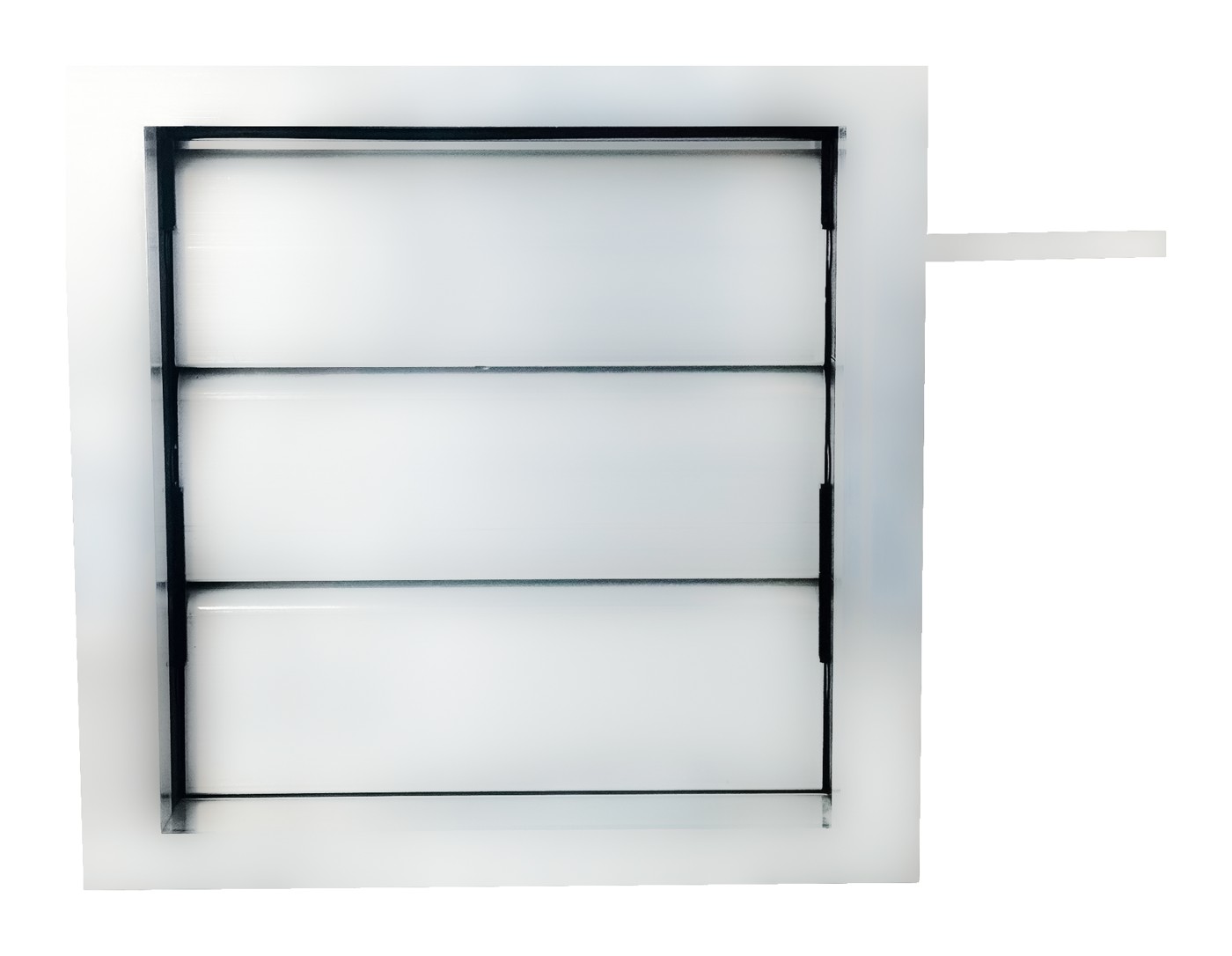

Клапан состоит из корпуса прямоугольного сечения и набора поворотных лопаток (ламелей), установленных на осях. Лопатки связаны системой тяг и рычагов и вращаются синхронно, обеспечивая равномерное изменение живого сечения по всей площади клапана.
В местах примыкания лопаток установлен уплотнитель, повышающий герметичность в закрытом положении. Ось регулирования может быть расположена на любой из лопаток и на любой высоте, что позволяет привязать привод к месту, удобному для обслуживания.
Управление — электропривод, размещаемый внутри корпуса или на боковой стенке, либо ручной сектор управления с фиксацией положения.
Конструкция и материалы
Комбинированное исполнение: рама из оцинкованной стали 1 мм, лопатки — алюминиевый профиль. Корпус сохраняет жёсткость стального клапана, а подвижная часть весит меньше — крутящий момент на приводе ниже, чем у полностью стального клапана того же сечения.
Что это даёт
Где применяется
- Системы, где привод работает с частыми циклами открытия и закрытия
- Клапаны большого сечения, для которых нужно снизить момент на приводе
- Приточные и вытяжные ветки жилых, общественных и производственных зданий
- Регулирование расхода воздуха с плавным управлением 0–10 В
Как подобрать и смонтировать
- Клапан монтируется в разрыв воздуховода или в проём строительной конструкции; присоединение — фланцевое, по монолитным фланцам корпуса
- Клапан устанавливается без перекосов; деформация корпуса при затяжке крепежа приводит к неплотному смыканию лопаток и заклиниванию тяг
- Электропривод и ручной сектор должны оставаться доступными для обслуживания; при монтаже за подвесным потолком предусматривается ревизионный люк
- В утеплённом исполнении греющий кабель подключается к сети 230 В через отдельную линию с защитным аппаратом; подключение выполняет квалифицированный персонал
- Перед пуском выполняется пробный цикл «открыто—закрыто» и проверяется отсутствие задевания лопаток за корпус
Расшифровка маркировки
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
Особенности
Собственное производство
Любой размер под заказ
Ламели из алюминия
Электро- или ручной привод
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 0,4 | 5 | компактные приводы |
| 0,4 – 0,8 | 10 | — |
| 0,8 – 1,6 | 15 – 20 | — |
| 1,6 – 3,0 | 30 – 40 | — |
| свыше 3,0 | 2 привода или секционирование | по расчёту |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Когда выбирают это исполнение
ПВКО-А отличается алюминиевыми лопатками в оцинкованном корпусе: меньше масса подвижной части, привод работает мягче и служит дольше, при этом корпус остаётся жёстким.
Важно знать
Соблюдайте стрелку на корпусе клапана.
Подбор и заказ. Назовите сечение и назначение — подберём клапан и привод, изготовим за 5 рабочих дней.
