Короб огнезащитный для систем кондиционирования FREO GUARD 150

Короб огнезащитный для систем кондиционирования FREO GUARD 150 — конструктивная огнезащита воздуховодов и систем дымоудаления производства ВЗТМ (Воткинский завод теплоизоляционных материалов, группа МИК-изол). Короб огнезащитный FREO GUARD 150 предназначен для использования в качестве сборной огнезащитной конструкции для систем кондиционирования, при прокладке трубопроводов с хладагентом групп опасности A1 (нетоксичные, негорючие), A2L (нетоксичные, трудновоспламеняющиеся), A2 (нетоксичные, трудногорючие) от наружных блоков кондиционеров транзитом через помещения межквартирного коридора, пожаробезопасной зоны, лифтового холла с нормируемым пределом огнестойкости не менее 150 минут.

Цена — по запросу: зависит от толщины, объёма и региона поставки. Пришлём расчёт по заявке — счёт для юрлиц в день обращения.

Где применяется

В зданиях и сооружениях любого типа и назначения, в т. ч. в медицинских и детских дошкольных учреждениях, предприятиях общественного питания и пищевого производства.

Преимущества

• Значительная экономия пространства при должном обеспечении огнестойкости
• Простота технологии монтажа
• Соответствие требуемым нормам п 8.18 СП 60.13330.2020
• Предел огнестойкости REI – 150 минут
• Большая вариативность способов размещения самого короба
• Большая вариативность способов размещения фреонопроводов внутри короба
• Экономически выгодное решение

Характеристики завода

Последовательность монтажа (регламент завода)

1. МОНТАЖ ОГНЕЗАЩИТНОГО ПОКРЫТИЯ НА КОРПУС ВЕРХНЕЙ ЧАСТИ КОРОБА. Тщательно очистить обрабатываемую поверхность от загрязнений, ржавчины и пыли, используя механические или ручные средства, такие как шпатель или наждачная бумага. Обезжирить поверхность и, при необходимости, нанести грунтовку ГФ-021 для лучшей адгезии.

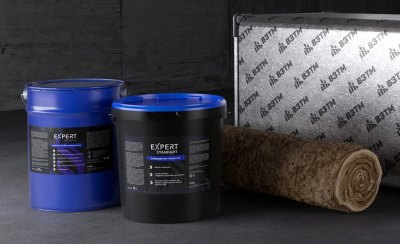

2. МОНТАЖ ОГНЕЗАЩИЩЁННОЙ ВЕРХНЕЙ ЧАСТИ К СТРОИТЕЛЬНОЙ КОНСТРУКЦИИ. Нанести огнезащитное покрытие Expert Standart на подготовленную поверхность с помощью шпателя, кисти, валика или аппарата безвоздушного распыления. Температура окружающей среды должна быть не ниже +5 °C, а влажность воздуха не превышать 70%. Для работы с огнезащитным покрытием Expert Standart зимней серии FROST на металлических поверхностях, температура должна быть выше −15 °C.
3. РАЗМЕЩЕНИЕ ТРАСС КОНДИЦИОНИРОВАНИЯ ВНУТРИ КОРОБА. Температура обрабатываемой поверхности должна быть не менее чем на 3 °C выше точки росы. Не следует наносить более 3 мм слоя материала за один проход.

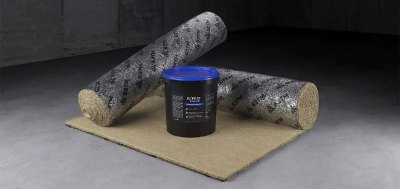

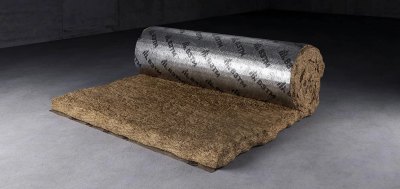

4. МОНТАЖ НИЖНЕЙ КРЫШКИ К ВЕРХНЕЙ ЧАСТИ КОРОБА. На влажный слой огнезащитного покрытия Expert Standart наносится предварительно нарезанный огнезащитный базальтовый материал ОБМ фольгой наружу. Материал прижимается вручную или с помощью валика с небольшим усилием, чтобы избежать сильного уплотнения. Швы соединения материала должны быть выполнены с нахлестом, при этом нижний слой должен перекрывать верхний слой как в горизонтальном, так и в вертикальном направлении, не менее чем на 40 мм. Место соединения обязательно проклеивается огнезащитным покрытием Expert Standart.
5. МОНТАЖ ОГНЕЗАЩИТНОГО ПОКРЫТИЯ НА НИЖНЮЮ КРЫШКУ КОРОБА. При использовании системы ОБМ-ВЕНТ в вентиляционных системах с фланцевыми соединениями, на местах соединений устанавливается дополнительная полоса базальтового материала ОБМ с учетом ширины и высоты фланца плюс 80 мм (40 мм с каждой стороны). При прохождении воздуховода через стены, перегородки и перекрытия зданий, рекомендуется уплотнять швы негорючими материалами для обеспечения огнестойкости. Полное время высыхания огнезащитного покрытия Expert Standart составляет не менее 24 часов при нормальных условиях (температура 20 °C, влажность воздуха 80%). При более низкой температуре и более высокой влажности время высыхания может увеличиться. Система конструктивной огнезащиты воздуховодов ОБМ-ВЕНТ может эксплуатироваться в широком диапазоне температур (-50 °C до +50 °C) и относительной влажности воздуха до 85%. В помещениях с более высокой относительной влажностью (до 90%), соединения и швы системы огнезащиты следует надежно проклеить алюминиевым скотчем. Подробные инструкции по монтажу можно найти в Технологическом Регламенте.

Как подобрать и смонтировать

• Требуемый предел огнестойкости (EI/R 30–240) — по проекту; толщина базальтового мата, расход покрытия Expert Standart или краски — по таблице сертификата (в карточке) под толщину металла.
• Системы ОБМ монтируются по технологическому регламенту завода: мат на мастике Expert Standart, крепление бандажом или штифтами, стыки внахлёст; краски — по огрунтованной поверхности в 2–3 слоя до расчётной толщины.
• Расход считаем по площади воздуховодов или развёртке профилей; комплект — маты/покрытие, мастика, сетка, проволока, скотч, грунт.

Важно знать

• ВЗТМ (Воткинский завод, группа МИК-изол) выпускает базальтовое супертонкое волокно и изделия на его основе с 1992 года; материалы негорючие, без фенольных связующих, сертифицированы по ФЗ-123, для судовой продукции — одобрения РМРС.
• Цены — по запросу: зависят от толщины, объёма и региона; завод работает через торговый дом, поставка со складов в Москве и регионах.
• Технические регламенты и сертификаты завода — в документах карточки; подбор толщины под предел огнестойкости — бесплатно по заявке.

Поставка и подбор

Поставляем продукцию ВЗТМ со складов торгового дома и партнёров по всей России. Подберём систему и толщину под требуемый предел огнестойкости или теплопотери, посчитаем расход по площадям, при необходимости дадим аналог из ассортимента БИЗОН, ТИЗОЛ или РОКВУЛ. Отправить заявку или связаться с инженером.
